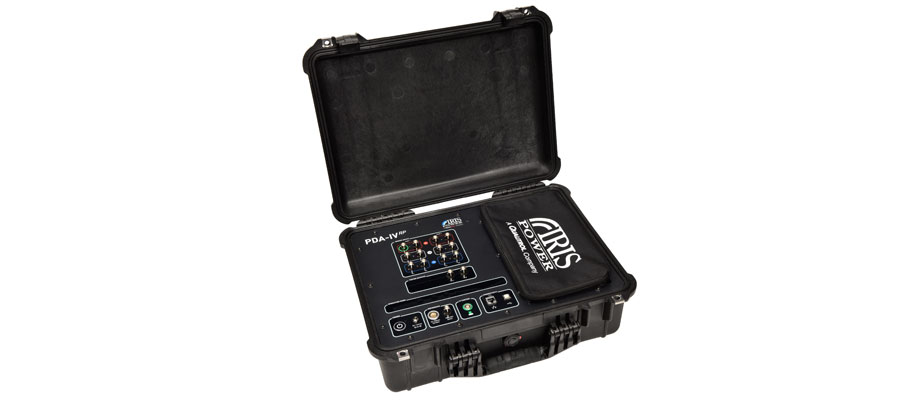

PDA-IV jest przenośnym przyrządem do monitorowania PD w hydrogeneratorach wyposażonych w kondensatory epoksydowe firmy IRIS Power.

Cechy

• ŚRODOWISKO DZIAŁANIA
  • Temperatura: 5ºC do 40ºC
  • Wilgotność względna: 15% do 90%
• WYMIARY
  • szerokość 41cm głębokość 31cm wysokość 21 cm
  • Waga: 10.1 kg
• STEROWANIE URZĄDZENIEM I OPROGRAMOWANIE
  • Oprogramowanie sterowania: PDLiteProTM
  • Oprogramowanie do analizy: PDViewTM
  • Działa na każdym komputerze z systemem operacyjnym Microsoft Windows XP lub nowszym w wersji 32 bit
  • Komunikacja pomiędzy komputerem i przyrządem przez USB lub Ethernet
• ANALIZY IMPULSÓW
  • Najmniejsza szerokość impulsu (FWHM): mniejsza niż 2.5 ns, przy magnitudzie odcięcia 3 dB
  • Zakresy magnitudy:
  – 20-340 mV w stopniach co 20 mV,
  – 50-850 mV w stopniach co 50 mV,
  – 100-1700 mV w stopniach co 100 mV,
  – 200-3400 mV w stopniach co 200 mV
  • Okno o najmniejszej magnitudzie: 20 mV
  • Okna magnitudy: 32 na zakres
  • Podwójna biegunowość
  • 100 okien fazowych z rozdzielczością 3.6º
• SELEKCJA SZUMU
  • Porównanie cyfrowe czasu przybycia impulsu i/lub kształtu impulsu przy różnicy wielkości rzędu 50%
  • Rozdzielczość: 6 ns (odpowiada 2 metrom pomiędzy parą czujników)
• WEJŚCIE SYGNAŁU
  • 12 złączy BNC dla kondensatorów epoksydowych 80 pF (wbudowany multiplekser)
  • impedancja wejściowa 50 Ω
• CZĘSTOTLIWOŚĆ ODNIESIENIA MOCY
  • 50 Hz lub 60 Hz
  • Odniesienia z wejścia oznaczonego “C1”
  • Zakres wejściowy: 100 mV do 20 V
• CZAS GROMASZENIA DANYCH
  • Możliwość wyboru 1s lub 5 sekund na okno magnitudy dla każdej pary kondensatorów
• Źródło prądu
  • 120/240 V, 50/60 Hz

Opcje

• Wzmacniacz PDA ( zakres: 2 mV – 3400 mV)
• Tłumik PDA ( zakres: 20 mV -34000 mV)
• Dodatkowy podręcznik
• Opcja niskoczęstotliwościowa z jednym przenośnym kondensatorem 16 kV
• Opcja niskoczęstotliwościowa z jednym przenośnym kondensatorem 25 kV

Aplikacja

Przyrząd PDA-IV może niezawodnie identyfikować luźne, zanieczyszczone, przegrzane, źle zaimpregnowane uzwojenie stojana, co przyczyni się do oszacowania ryzyka jego uszkodzenia. Ten przenośny przyrząd jest łatwo podłączany do zainstalowanych na stałe kondensatorów epoksydowych Iris Power 80 pF, aby przeprowadzić testy.
