Badania Wyładowań Niezupełnych

Częściowe monitorowanie rozładowania dostarcza informacji na temat małych elektrycznych iskier, które występują w izolacji w wyniku starzenia się lub pogorszenia jakości. Rozwiązania Iris Power pomagają zaplanować wymagania dotyczące konserwacji przed awarią izolacji i szortami.

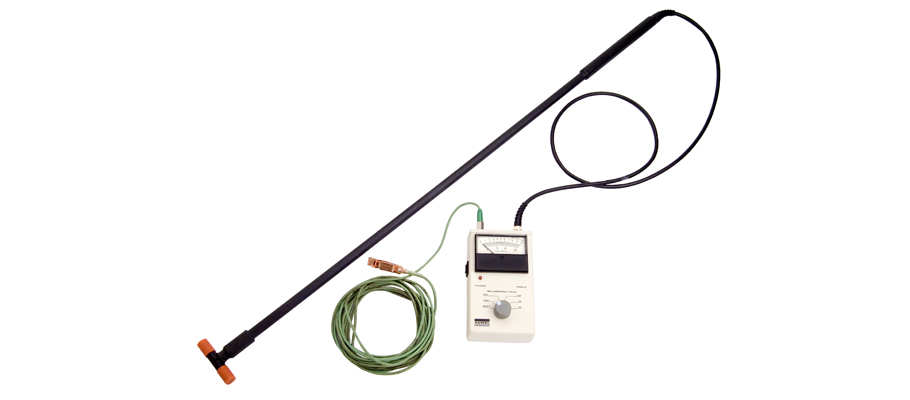

Tęczówki zasilania Corona próbki (PPM-97)

Sonda koronowa lokalizuje miejsca wyładowań niezupełnych w izolacji uzwojenia stojana.

Cechy

To jest instrument offline do dokładnego określenia źródła wyładowania niezupełnego (PD) w danym gnieździe, w generatorach i silnikach. Pełen zestaw zawiera licznik impulsów szczytowych PPM-97, sondę ferrytową, taśmę masy oraz poręczne etui do przenoszenia/magazynowania. Sonda Koronowa (pierwotnie znana, jako sonda TVA) wykorzystywana jest do lokalizowania wyładowań niezupełnych w każdym gnieździe, przy stojanie pod napięciem, faza po fazie. Uzupełnia monitoring online wyładowań niezupełnych. Sonda PPM-97 jest zazwyczaj wykorzystywana do silników i generatorów o napięciu znamionowym przekraczającym 6 kV.

Czułość fali ciągłej: 0,9 V RMS
Baterie: 9 V
Lekki i przenośny
Zalecane w Normie IEEE® 1434™

Zastosowania

Próba PD offline, lokalizująca aktywność w uzwojeniu
Dokładnie lokalizuje PD w określonym gnieździe stojana i pozycji
Lokalizuje wyładowania niezupełnie przy stojanie pod napięciem, faza po fazie
Możliwość sprawdzenia jakości połączeń między warstwami izolacji w sekcjach gniazdowych nowych, wypełnionych żywicą i impregnowanych techniką VPIS cewek/prętów oraz adekwatność wypełnienia gniazda żywicą w globalnych uzwojeniach VPI

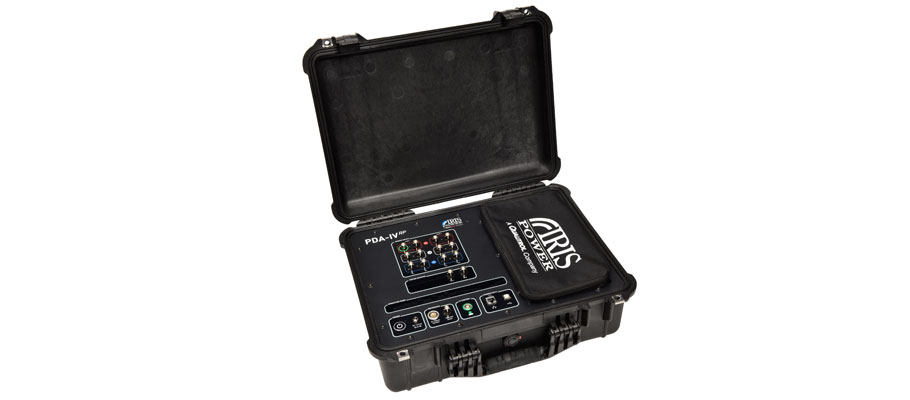

Iris Power PDA-IV

PDA-IV jest przenośnym przyrządem do monitorowania PD w hydrogeneratorach wyposażonych w kondensatory epoksydowe firmy IRIS Power.

Cechy

ŚRODOWISKO DZIAŁANIA
• Temperatura: 5ºC do 40ºC
• Wilgotność względna: 15% do 90%
WYMIARY
• szerokość 41cm głębokość 31cm wysokość 21 cm
• Waga: 10.1 kg
STEROWANIE URZĄDZENIEM I OPROGRAMOWANIE
• Oprogramowanie sterowania: PDLiteProTM
• Oprogramowanie do analizy: PDViewTM
• Działa na każdym komputerze z systemem operacyjnym Microsoft Windows XP lub nowszym w wersji 32 bit
• Komunikacja pomiędzy komputerem i przyrządem przez USB lub Ethernet
ANALIZY IMPULSÓW
• Najmniejsza szerokość impulsu (FWHM): mniejsza niż 2.5 ns, przy magnitudzie odcięcia 3 dB
• Zakresy magnitudy:
– 20-340 mV w stopniach co 20 mV,
– 50-850 mV w stopniach co 50 mV,
– 100-1700 mV w stopniach co 100 mV,
– 200-3400 mV w stopniach co 200 mV
• Okno o najmniejszej magnitudzie: 20 mV
• Okna magnitudy: 32 na zakres
• Podwójna biegunowość
• 100 okien fazowych z rozdzielczością 3.6º
SELEKCJA SZUMU
• Porównanie cyfrowe czasu przybycia impulsu i/lub kształtu impulsu przy różnicy wielkości rzędu 50%
• Rozdzielczość: 6 ns (odpowiada 2 metrom pomiędzy parą czujników)
WEJŚCIE SYGNAŁU
• 12 złączy BNC dla kondensatorów epoksydowych 80 pF (wbudowany multiplekser)
• impedancja wejściowa 50 Ω
CZĘSTOTLIWOŚĆ ODNIESIENIA MOCY
• 50 Hz lub 60 Hz
• Odniesienia z wejścia oznaczonego “C1”
• Zakres wejściowy: 100 mV do 20 V
CZAS GROMASZENIA DANYCH
• Możliwość wyboru 1s lub 5 sekund na okno magnitudy dla każdej pary kondensatorów
Źródło prądu
• 120/240 V, 50/60 Hz

Opcje

Wzmacniacz PDA ( zakres: 2 mV – 3400 mV)
Tłumik PDA ( zakres: 20 mV -34000 mV)
Dodatkowy podręcznik
Opcja niskoczęstotliwościowa z jednym przenośnym kondensatorem 16 kV
Opcja niskoczęstotliwościowa z jednym przenośnym kondensatorem 25 kV

Aplikacja

Przyrząd PDA-IV może niezawodnie identyfikować luźne, zanieczyszczone, przegrzane, źle zaimpregnowane uzwojenie stojana, co przyczyni się do oszacowania ryzyka jego uszkodzenia. Ten przenośny przyrząd jest łatwo podłączany do zainstalowanych na stałe kondensatorów epoksydowych Iris Power 80 pF, aby przeprowadzić testy.

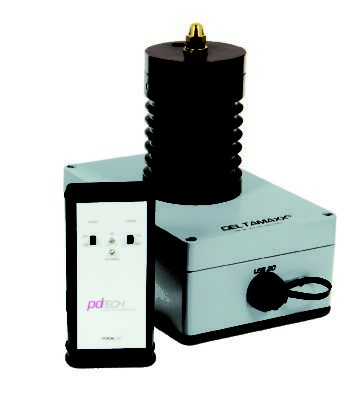

PDTech DeltaMaxx

DELTAMAXX określa dielektryczny czynnik mocy, pojemność oraz wyładowanie niezupełne uzwojeń generatora dla napięć testowych do 50 kV.

Cechy

SPECYFIKACJA POMIARU TANd/C

Częstotliwość Testowa: 10 do 100Hz
Prąd Maksymalny: zależy od elementów zewnętrznych (boczniki), norma to 10A, 50mA i 2A również dostępne.
Kodnensator Odniesienia: 1nF nominalnie do 20 kV w 23°C, korekcja w ustawieniach, patrz certyfikat QA (Zapewnienia Jakości)
Tand: 10-5 (rozdzielczość)
Błąd: Tand: 1-2⋅10-4 (niepewność), Pojemność 0,5% przy mocy wejściowej 5V w 23°C
Jednostki Wyświetlane: wybierane poprzez interfejs użytkownika
Zasilanie: Przez USB (zewnętrzne źródło zasilania wymagane dla Modułu PD)
Harmoniczne: Numerycznie odrzucane przez algorytm oprogramowania
Interfejs USB: Wymaganie PC: Stacjonarny lub Notebook, Windows XP, 512 MB (min)
Zakres Napięcia Testowego: 15kV (DELTAMAXX 15), 20kV (DELTAMAXX 20), 30kV (DELTAMAXX30), 50kV (DELTAMAXX50)

SPECYFIKACJE DLA POMIARÓW WYŁADOWAŃ NIEZUPEŁNYCH ZE ZINTEGROWANYM KONDENSATOREM SPRZĘGAJĄCYM

Częstotliwość Testowa: 10 do 100Hz (Zakres Częstotliwości WN)
Kondensator Sprzęgający: 1nF nominalnie do 20 kV w 23°C, patrz dokumenty QA (Zapewnienia Jakości)
Impedancja Sprzęgła: Zintegrowany transformator separacyjny WN
Przejście Pasma PD: Projekt zgodnie z IEC60270, 40-800kHz
Zakresy PD: Zależy od wersji i obiektu testowanego oraz hałasu, zazwyczaj 10pC do 200nC
Powt. Impuls. Natężenie: 40kHz
Wyświetlanie: Obrazy Fazowe Wyładowań Niezupełnych
Zasilanie: USB i zewnętrzny zasilacz 6VDC
Interfejs: USB Wymaganie PC: Stacjonarny lub Notebook, Windows XP, 512 MB (min.)
Zakres Napięcia Testowego: 15kV (DELTAMAXX 15), 20kV (DELTAMAXX 20), 30kV (DELTAMAXX 30), 50kV (DELTAMAXX 50)

Opcje

Moduł PD z kalibratorem PDCAL 20
Laptop
Optyczne łącze USB

Iris Power Guard II

Iris Power Guard II to urządzenie do stałego monitorowania online Wyładowań Niezupełnych (PD), strumienia magnetycznego wirnika, drgań czoła uzwojenia Stojana oraz napięcia w wale. Stały Monitoring Wielu Technologii Czujnikowych.

Cecha

Możliwości monitorowania i diagnostyki dla maksymalnie 3 technologii, w tym:

Wyładowanie Niezupełne (PD)
Izolacja uzwojenia stojana
Strumień magnetyczny wirnika
Drgania czoła uzwojenia stojana
Monitorowanie napięcia i natężenia w wale

W połączeniu z Iris Application Manager (Manager Aplikacji Iris – IAM), dane można pobierać z wielu maszyn wirujących, które mogą być jednocześnie monitorowanie w każdym momencie.
Zawiera protokół Modbus over Ethernet, do sprzęgnięcia z aplikacjami zewnętrznymi
Pakiety zawierają czujniki, oprzyrządowanie, penetrację, kable.

Opcje

Możliwe pobieranie danych z:

Jednoosiowych czujników drgań Iris Power Endwinding
Dwuosiowych czujników drgań Iris Power Endwinding
Zewnętrznych czujników drgań
Sond strumieniowych Iris Power (TFProbe oraz FFProbe)
Strumień rodzaj S

Usługa obejmuje

Montaż
Rozruch
Szkolenie

Zatosowanie

Maksymalizacja Czasu między Odstawieniami: Przy wykorzystaniu Konserwacji opartej na stanie urządzenia, wyposażenie podlega wyłączeniom z użytkowania rzadziej (ma to miejsce jedynie w przypadku pogorszenia stanu maszyny), w porównaniu z innymi planami konserwacyjnymi.
Niższe Koszty Napraw: Koszty naprawy w przypadku wykrycia problemów we wczesnym stadium często stanowią 1% kosztów poniesionych w przypadku awarii w trakcie normalnej eksploatacji aktywów.
Obniża ryzyko katastrofalnych Awarii: Maksymalizacja przychodów z generatora dzięki zmniejszeniu ryzyka katastrofalnych awarii urządzeń oraz planowanie czynności konserwacyjnych minimalizujących koszty odstawy.
Stały monitoring szerokiego zakresu turbogeneratorów, w celu diagnostyki warunków powiązanych ze stojanem i wirnikiem oraz zwiększenia żywotności wyposażenia
Niezawodne i powtarzalne pomiary PD, strumienia oraz drgań czoła uzwojenia z niskim prawdopodobieństwem fałszywych alarmów

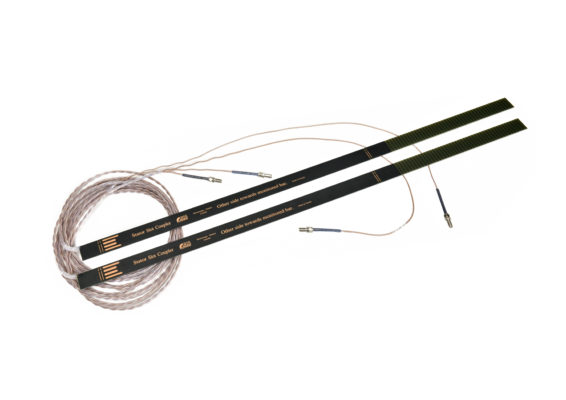

Łączniki szczelinowe Iris Power Stator (SSC)

Czujniki zamontowane na gniazdach stojanów, wykrywające wyładowania niezupełne.

Cechy

Na stałe zamontowane w klinach uzwojenia stojanów końcowych (w istniejących maszynach) lub między górnymi i dolnymi prętami (w nowych lub ponownie uzwojonych maszynach)
Niepodłączone do uzwojeń WN i nie podlegają żadnym wysokim naprężeniom elektrycznym
Wyprodukowano z laminatu epoksydowo-szklanego, NEMA FR4 (Klasa F)
Pasmo 10-1000 MHz (odcięcie 3 dB)
Impedancja 50 Ω
Podwójne wyjście, pozwalające na rozróżnienie wyładowań niezupełnych w gniazdach i czołach uzwojenia
2,0 mm grubości, szerokość dostosowana, aby pasowała do gniazda stojana, długość można regulować do 53 cm

Opcje

NEMA FR5 (Klasa H) dostępny na żądanie
Wodorowe zestawy penetracyjne dla 6, 9 lub 12 SSC – kompleksowe zestawy penetracyjne wymagają jedynie 1 otworu
w obudowie generatora, zawierają zestaw skrzynki zaciskowej (domyślnie) lub skrzynkę zaciskową i przedłużacze; przetestowane pod kątem ciśnienia azotu do 2750 kPa lub 400 PSI wymagany 50/60 Hz napięciowy sygnał odniesienia (należy użyć jedno z poniższych): – Transformator Separacyjny w obudowie, do połączenia z potencjalnym transformatorem lub EMC

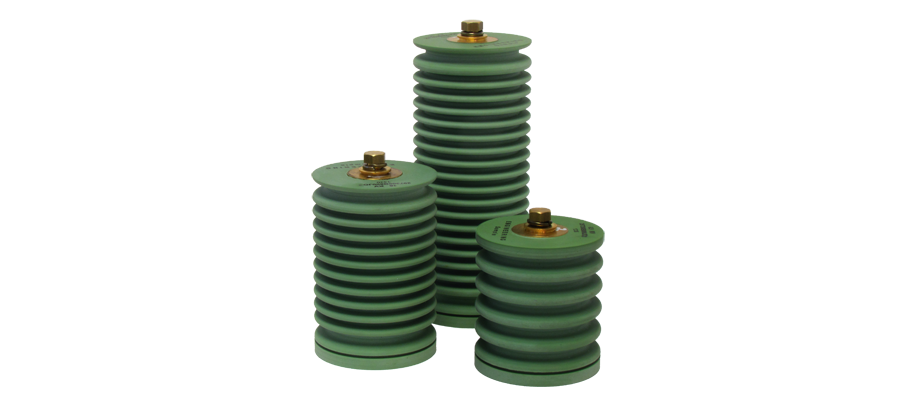

Iris Power Kondensatory Mikrocząstek Epoksydowych (EMC)

Czujniki zamontowane na zaciskach maszyn, wykrywające wyładowania niezupełne.

Cechy

Wytrzymałość napięciowa zbadana do >1000 godzin przy 30 kVrms (16 kV EMC)
Współczynnik Pojemnościowy: 80 pF +/- 4 pF
Czułość PDEV (Napięcie Wzbudzenia PD): 1 pC (ASTM D1868 oraz IEC 60270)
Przepustowość do 50 ohmów: (-3dB); 40 MHz do 350 MHz
Zakres temp. roboczej: -50°C do +130°C (-58°F do +266°F)
Żywotność obliczona na 60 000 lat (zbadana zgodnie z IEEE 930-1987)
Badanie Odporności na Prądy Pełzające po Równi Pochyłej (ASTM D2303-85): 300 min
Wskaźnik Odporności Na Prądy Pełzające (IEC 60112): 600 min
Spełnia normę ANSI C37.20.2
Spełnia wszystkie wymagania niezawodności w IEC TS 60034-27-2 oraz IEEE 1434 dla czujników PD

Opcje

Dostępne cztery EMC z różnym napięciem znamionowym – 6,9 kV, 16 kV, 25 kV i 28 kV.

Dostępne są zestawy EMC z materiałem montażowym, zgodne z IEEE 323-1983 dla stacji wytwarzających energię jądrową

Zastosowania

Wytrzymałe Kondensatory Epoksy-Mika (EMC) Iris Power, zaprojektowane są do wykrywania Wyładowań Niezupełnych (PD) w silnikach i generatorach, jednocześnie nie wpływając w żaden sposób na pracę lub niezawodność maszyny.
