Akcelerometry czoła uzwojeń dla generatorów chłodzonych wodorem, oparte na technologii światłowodowej, które można wykorzystać wraz z Iris Power EVTrac II, systemami monitorowania Guard II.

 Cechy

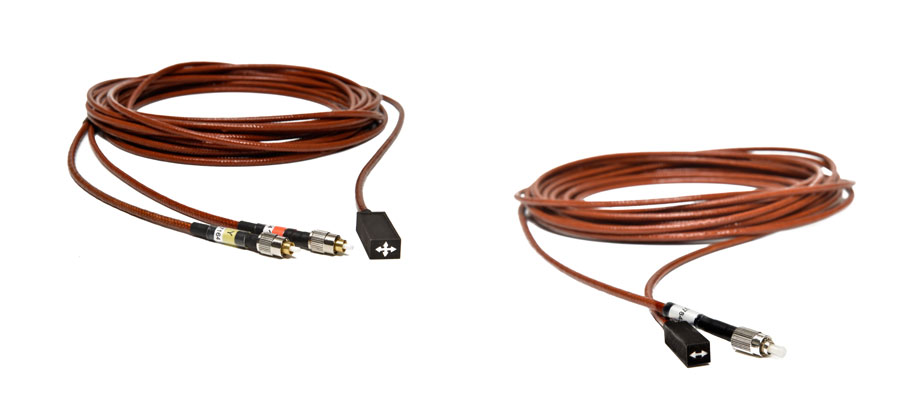

• Jedno lub dwuosiowe kierunki wykrywania
• Pojedynczy światłowód dla każdej osi czujnika
• Elastyczne kable optyczne
• Czujnik dwuosiowy posiada niską czułość krzyżową, co zwiększa dokładność
• Bezpieczeństwo przy wysokim napięciu i silnych polach magnetycznych
• Maksymalna stała praca EVAII do 200C
• Niska czułość na drgania kabli
• Niezawodoność akcelerometru została dogłębnie zbadana z wykorzystaniem przyspieszonej próby żywotności w wysokiej temperaturze i przy wysokich poziomach drgań
• Sterowniki Elektrooptyczne (EOD) nie są częścią przepustu i nie są zamontowane na ramie generatora, co zapewnia dłuższą żywotność i łatwiejszą konserwację
• Światłowód z czujnika do Sterownika Elektrooptycznego zapewniają brak zakłóceń RF
• Punkt testu Sterownika Elektrooptycznego zapewnia kalibrację poprzez przyciski dokładnej nastawy
• Każdy czujnik EVAII może być sparowany z każdym EOD
• Skalibrowano przy użyciu bezpośredniego (Back-to-Back) porównania zgodnie z ISO 16063-21
• Standardowe wyjście elektryczne 100 mV/g, kompatybilne z każdym, standardowym urządzeniem do monitorowania drgań

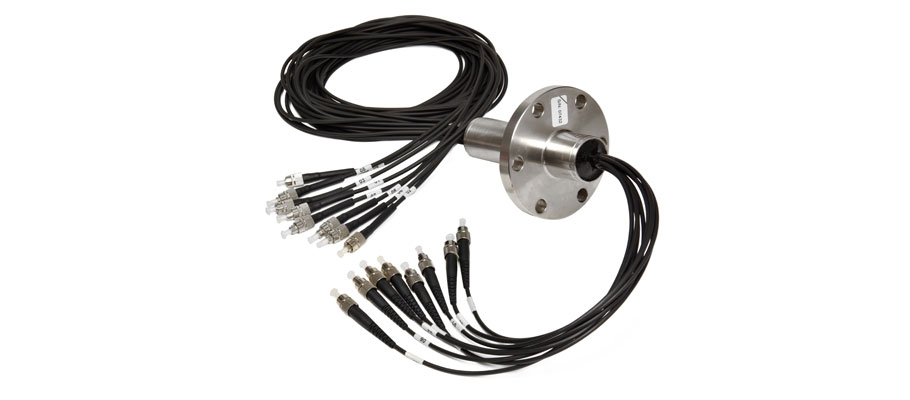

• Wielokanałowy przepust, składający się z 8 do 14 złącz światłowodowych, na każdej stronie penetracji
• Osadzony w utwardzonej żywicy, zapewnia unikalne, samowzmacniajace uszczelnienie
• Wymagana średnica otworu ramy to 25,4 mm (1”)
• Ciśnienie hydrostatyczne testowane do 400 PSI (2800 kPa)

Opcje

• 6 czujników jednoosiowych
• 7 czujników jednoosiowych (6 dla czoła uzwojenia, jeden dla rdzenia stojana)
• 13 czujników jednoosiowych (12 dla czoła uzwojenia, jeden dla rdzenia stojana)
• 6 czujników dwuosiowych
• 6 czujników dwuosiowych dla czoła uzwojenia oraz jeden czujnik jednoosiowy dla rdzenia stojana
• 12 czujników dwuosiowych dla czoła uzwojenia oraz jeden czujnik jednoosiowy dla rdzenia stojana
• Materiał montażowy EVA dołączony do wszystkich zestawów czujników

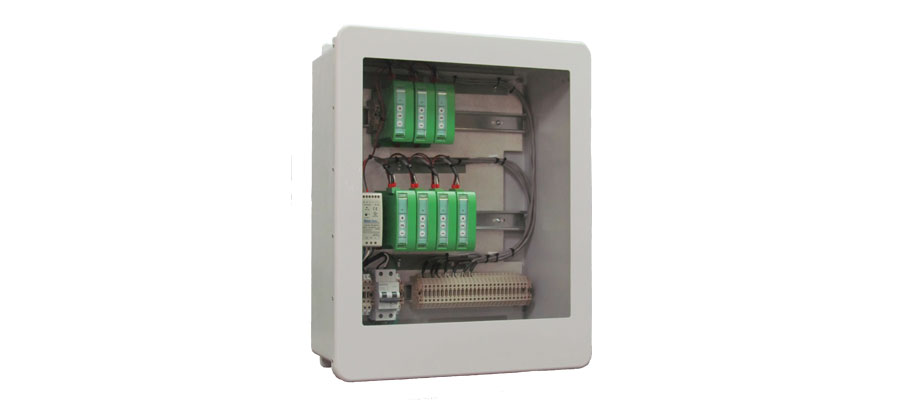

Technologia EVTracII zapewnia stały monitoring online drgań czoła uzwojenia stojana. Drgania czoła uzwojenia stojana stają się coraz częstszą przyczyną pogorszenia stanu i awarii zarówno w generatorach, jak i silnikach o dużej prędkości.

Maszyny, które są najbardziej zagrożone, to te, z rezonansami mechanicznymi niemalże dwukrotnie przekraczającymi częstotliwość zasilania i/lub częstotliwość obrotową wirnika. Iris Power dostarcza czujniki i systemy monitorowania, które bezpośrednio mierzą poziom i tworzą trendy drgań czoła uzwojenia stojana. Kluczową cechą jest fakt, że akcelerometry są światłowodowe, a tym samym, są odporne na silne pola magnetyczne i elektryczne w czole uzwojenia stojana.

Cechy

• Odbiera sygnały z Iris Power EVA lub jakiegokolwiek, zewnętrznego akcelerometru 100mV/g.
• Monitoruje do 12 czujników jednoosiowych (EVA-S) lub dwuosiowych (EVA-D).
• Jedno wejście dostępne dla EVA-S drgań rdzenia, który wykorzystywany jest do mierzenia drgań rdzenia/ramy na czole stojana.
• Zapewnia styk przekaźnikowy do alarmowania użytkownika o wysokich poziomach drgań.
• Do 2 lat przechowywania, dla celów archiwizacji codziennych danych dotyczących drgań i trendów, w odstępach wybieranych przez użytkownika.
• Wiele portów komunikacyjnych: USB, Ethernet.
• Pomiary mogą być, lokalnie lub zdalnie, pobrane na komputer z oprogramowaniem Iris Power Application Manager™.
• Opcjonalnie dostępny protokół Modbus over TCP/IP dla funkcji wbudowanego serwera i klienta, dla zbierania danych roboczych odpowiednich dla sygnałów drganiowych oraz by zapewnić przemieszczenia dla oprogramowania zewnętrznego.
• Przyjazne dla użytkownika oprogramowanie oparte na Windows™ do wyświetlana i analizy danych.

Możliwości

• Analiza do 12 czujników dwuosiowych czoła uzwojenia oraz 1 jednoosiowego czujnika, w tym alarmów wysokich drgań.
• Analiza testów i trendów w różnych warunkach roboczych dla pewniejszych przewidywań warunków drgań czoła uzwojenia stojana.
• Realizacja pomiarów punktowych lub automatycznie uzyskiwanie wyników przez miesiące i lata, w trakcie normalnych zmian obciążenia generatora, bez ingerencji użytkownika.
• Połączenie monitoringu czoła stojana z testami online wyładowań niezupełnych Iris Power, dające pełną diagnostykę stanu uzwojenia stojana.
• Drgania vs spektrum częstotliwości, drgania vs przebieg czasu, ogólny trend drgań, konkretny trend częstotliwości, trend parametrów roboczych, wyświetlanie statystyk historycznych.
