Badania wyładowań niezupełnych
Monitoring wyładowań niezupełnych dostarcza informacji odnośnie do małych iskrzeń elektrycznych, które pojawiają się wewnątrz izolacji w wyniku procesu starzenia lub pogorszenia. Rozwiązania Iris Power pozwalają planować wymagania konserwacyjne, przed wystąpieniem awarii izolacji lub spięć.

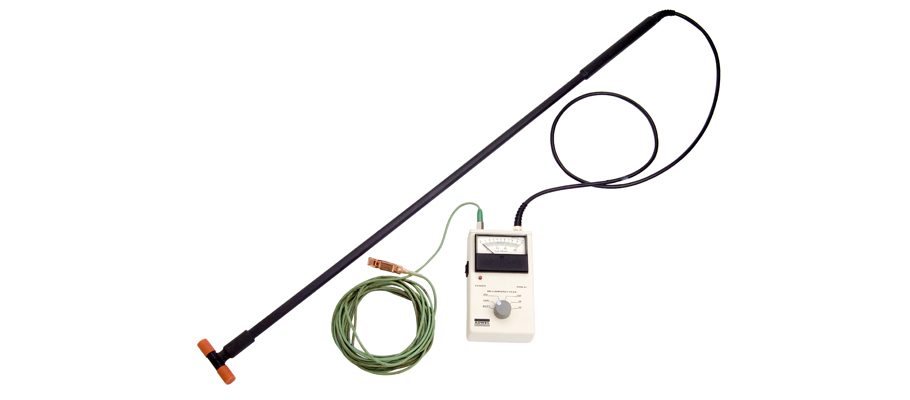

Tęczówki zasilania Corona próbki (PPM-97)
Sonda koronowa lokalizuje miejsca wyładowań niezupełnych w izolacji uzwojenia stojana.
Cechy
To jest instrument offline do dokładnego określenia źródła wyładowania niezupełnego (PD) w danym gnieździe, w generatorach i silnikach. Pełen zestaw zawiera licznik impulsów szczytowych PPM-97, sondę ferrytową, taśmę masy oraz poręczne etui do przenoszenia/magazynowania. Sonda Koronowa (pierwotnie znana, jako sonda TVA) wykorzystywana jest do lokalizowania wyładowań niezupełnych w każdym gnieździe, przy stojanie pod napięciem, faza po fazie. Uzupełnia monitoring online wyładowań niezupełnych. Sonda PPM-97 jest zazwyczaj wykorzystywana do silników i generatorów o napięciu znamionowym przekraczającym 6 kV.
- Czułość fali ciągłej: 0,9 V RMS
- Baterie: 9 V
- Lekki i przenośny
- Zalecane w Normie IEEE® 1434™
Zastosowania
- Próba PD offline, lokalizująca aktywność w uzwojeniu
- Dokładnie lokalizuje PD w określonym gnieździe stojana i pozycji
- Lokalizuje wyładowania niezupełnie przy stojanie pod napięciem, faza po fazie
- Możliwość sprawdzenia jakości połączeń między warstwami izolacji w sekcjach gniazdowych nowych, wypełnionych żywicą i impregnowanych techniką VPIS cewek/prętów oraz adekwatność wypełnienia gniazda żywicą w globalnych uzwojeniach VPI

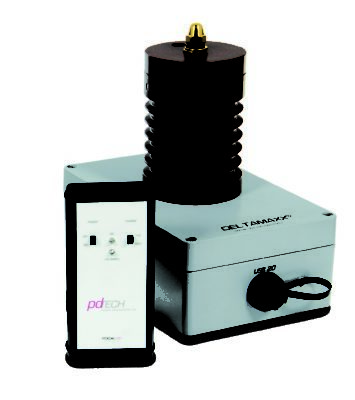

PDTech DeltaMaxx
DELTAMAXX określa dielektryczny czynnik mocy, pojemność oraz wyładowanie niezupełne uzwojeń generatora dla napięć testowych do 50 kV.
Cechy
SPECYFIKACJA POMIARU TANd/C
- Częstotliwość Testowa: 10 do 100Hz
- Prąd Maksymalny: zależy od elementów zewnętrznych (boczniki), norma to 10A, 50mA i 2A również dostępne.
- Kodnensator Odniesienia: 1nF nominalnie do 20 kV w 23°C, korekcja w ustawieniach, patrz certyfikat QA (Zapewnienia Jakości)
- Tand: 10-5 (rozdzielczość)
- Błąd: Tand: 1-2⋅10-4 (niepewność), Pojemność 0,5% przy mocy wejściowej 5V w 23°C
- Jednostki Wyświetlane: wybierane poprzez interfejs użytkownika
- Zasilanie: Przez USB (zewnętrzne źródło zasilania wymagane dla Modułu PD)
- Harmoniczne: Numerycznie odrzucane przez algorytm oprogramowania
- Interfejs USB: Wymaganie PC: Stacjonarny lub Notebook, Windows XP, 512 MB (min)
- Zakres Napięcia Testowego: 15kV (DELTAMAXX 15), 20kV (DELTAMAXX 20), 30kV (DELTAMAXX30), 50kV (DELTAMAXX50)
SPECYFIKACJE DLA POMIARÓW WYŁADOWAŃ NIEZUPEŁNYCH ZE ZINTEGROWANYM KONDENSATOREM SPRZĘGAJĄCYM
- Częstotliwość Testowa: 10 do 100Hz (Zakres Częstotliwości WN)
- Kondensator Sprzęgający: 1nF nominalnie do 20 kV w 23°C, patrz dokumenty QA (Zapewnienia Jakości)
- Impedancja Sprzęgła: Zintegrowany transformator separacyjny WN
- Przejście Pasma PD: Projekt zgodnie z IEC60270, 40-800kHz
- Zakresy PD: Zależy od wersji i obiektu testowanego oraz hałasu, zazwyczaj 10pC do 200nC
- Powt. Impuls. Natężenie: 40kHz
- Wyświetlanie: Obrazy Fazowe Wyładowań Niezupełnych
- Zasilanie: USB i zewnętrzny zasilacz 6VDC
- Interfejs: USB Wymaganie PC: Stacjonarny lub Notebook, Windows XP, 512 MB (min.)
- Zakres Napięcia Testowego: 15kV (DELTAMAXX 15), 20kV (DELTAMAXX 20), 30kV (DELTAMAXX 30), 50kV (DELTAMAXX 50)
Opcje
- Moduł PD z kalibratorem PDCAL 20
- Laptop
- Optyczne łącze USB

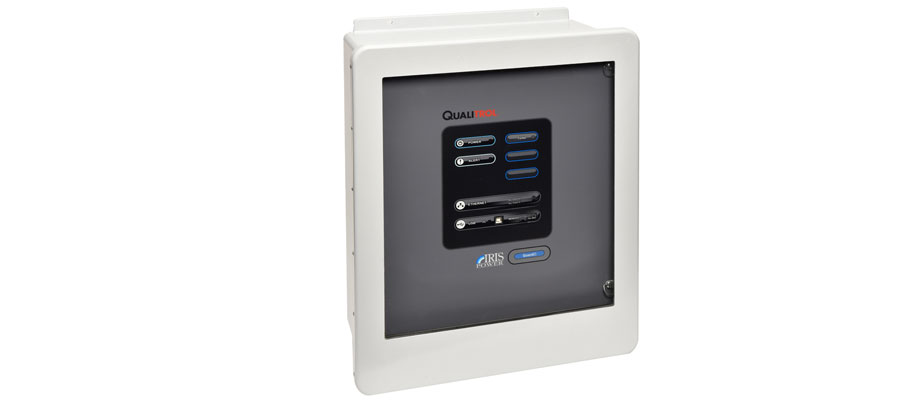

Iris Power Guard II
Iris Power Guard II to urządzenie do stałego monitorowania online Wyładowań Niezupełnych (PD), strumienia magnetycznego wirnika, drgań czoła uzwojenia Stojana oraz napięcia w wale. Stały Monitoring Wielu Technologii Czujnikowych.
Cechy
Możliwości monitorowania i diagnostyki dla maksymalnie 3 technologii, w tym:
- Wyładowanie Niezupełne (PD)
- Izolacja uzwojenia stojana
- Strumień magnetyczny wirnika
- Drgania czoła uzwojenia stojana
- Monitorowanie napięcia i natężenia w wale
- W połączeniu z Iris Application Manager (Manager Aplikacji Iris – IAM), dane można pobierać z wielu maszyn wirujących, które mogą być jednocześnie monitorowanie w każdym momencie.
- Zawiera protokół Modbus over Ethernet, do sprzęgnięcia z aplikacjami zewnętrznymi
- Pakiety zawierają czujniki, oprzyrządowanie, penetrację, kable.
Opcje
Możliwe pobieranie danych z:
- Jednoosiowych czujników drgań Iris Power Endwinding
- Dwuosiowych czujników drgań Iris Power Endwinding
- Zewnętrznych czujników drgań
- Sond strumieniowych Iris Power (TFProbe oraz FFProbe)
- Strumień rodzaj S
Usługa obejmuje
- Montaż
- Rozruch
- Szkolenie
Zatosowanie
- Maksymalizacja Czasu między Odstawieniami: Przy wykorzystaniu Konserwacji opartej na stanie urządzenia, wyposażenie podlega wyłączeniom z użytkowania rzadziej (ma to miejsce jedynie w przypadku pogorszenia stanu maszyny), w porównaniu z innymi planami konserwacyjnymi.
- Niższe Koszty Napraw: Koszty naprawy w przypadku wykrycia problemów we wczesnym stadium często stanowią 1% kosztów poniesionych w przypadku awarii w trakcie normalnej eksploatacji aktywów.
- Obniża ryzyko katastrofalnych Awarii: Maksymalizacja przychodów z generatora dzięki zmniejszeniu ryzyka katastrofalnych awarii urządzeń oraz planowanie czynności konserwacyjnych minimalizujących koszty odstawy.
- Stały monitoring szerokiego zakresu turbogeneratorów, w celu diagnostyki warunków powiązanych ze stojanem i wirnikiem oraz zwiększenia żywotności wyposażenia
- Niezawodne i powtarzalne pomiary PD, strumienia oraz drgań czoła uzwojenia z niskim prawdopodobieństwem fałszywych alarmów

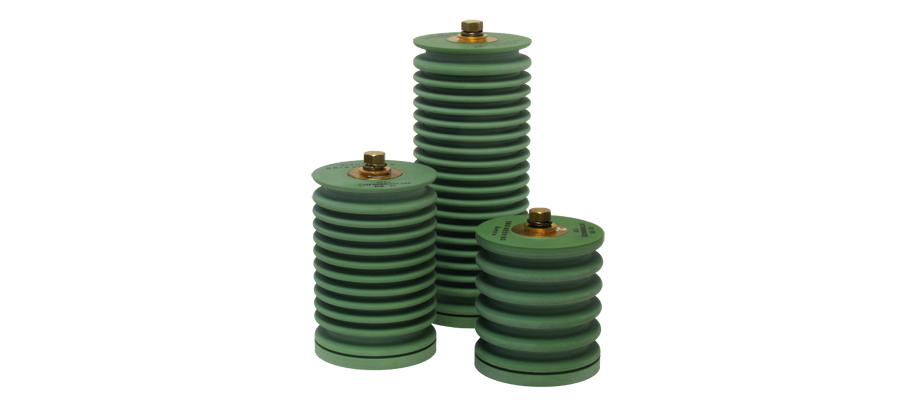

Iris Power Kondensatory Mikrocząstek Epoksydowych (EMC)
Czujniki zamontowane na zaciskach maszyn, wykrywające wyładowania niezupełne.
Cechy
- Wytrzymałość napięciowa zbadana do >1000 godzin przy 30 kVrms (16 kV EMC)
- Współczynnik Pojemnościowy: 80 pF +/- 4 pF
- Czułość PDEV (Napięcie Wzbudzenia PD): 1 pC (ASTM D1868 oraz IEC 60270)
- Przepustowość do 50 ohmów: (-3dB); 40 MHz do 350 MHz
- Zakres temp. roboczej: -50°C do +130°C (-58°F do +266°F)
- Żywotność obliczona na 60 000 lat (zbadana zgodnie z IEEE 930-1987)
- Badanie Odporności na Prądy Pełzające po Równi Pochyłej (ASTM D2303-85): 300 min
- Wskaźnik Odporności Na Prądy Pełzające (IEC 60112): 600 min
- Spełnia normę ANSI C37.20.2
- Spełnia wszystkie wymagania niezawodności w IEC TS 60034-27-2 oraz IEEE 1434 dla czujników PD
Opcje
Dostępne cztery EMC z różnym napięciem znamionowym – 6,9 kV, 16 kV, 25 kV i 28 kV.
Dostępne są zestawy EMC z materiałem montażowym, zgodne z IEEE 323-1983 dla stacji wytwarzających energię jądrową
Zastosowania
Wytrzymałe Kondensatory Epoksy-Mika (EMC) Iris Power, zaprojektowane są do wykrywania Wyładowań Niezupełnych (PD) w silnikach i generatorach, jednocześnie nie wpływając w żaden sposób na pracę lub niezawodność maszyny.

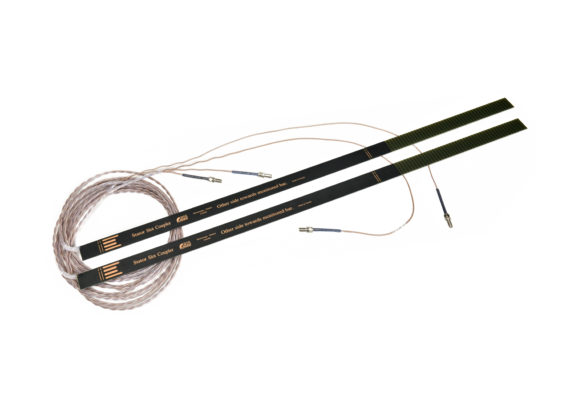

Łączniki szczelinowe Iris Power Stator (SSC)
Czujniki zamontowane na gniazdach stojanów, wykrywające wyładowania niezupełne.
Cechy
- Na stałe zamontowane w klinach uzwojenia stojanów końcowych (w istniejących maszynach) lub między górnymi i dolnymi prętami (w nowych lub ponownie uzwojonych maszynach)
- Niepodłączone do uzwojeń WN i nie podlegają żadnym wysokim naprężeniom elektrycznym
- Wyprodukowano z laminatu epoksydowo-szklanego, NEMA FR4 (Klasa F)
- Pasmo 10-1000 MHz (odcięcie 3 dB)
- Impedancja 50 Ω
- Podwójne wyjście, pozwalające na rozróżnienie wyładowań niezupełnych w gniazdach i czołach uzwojenia
- 2,0 mm grubości, szerokość dostosowana, aby pasowała do gniazda stojana, długość można regulować do 53 cm
Opcje
- NEMA FR5 (Klasa H) dostępny na żądanie
- Wodorowe zestawy penetracyjne dla 6, 9 lub 12 SSC – kompleksowe zestawy penetracyjne wymagają jedynie 1 otworu
w obudowie generatora, zawierają zestaw skrzynki zaciskowej (domyślnie) lub skrzynkę zaciskową i przedłużacze; przetestowane pod kątem ciśnienia azotu do 2750 kPa lub 400 PSI wymagany 50/60 Hz napięciowy sygnał odniesienia (należy użyć jedno z poniższych): – Transformator Separacyjny w obudowie, do połączenia z potencjalnym transformatorem lub EMC
