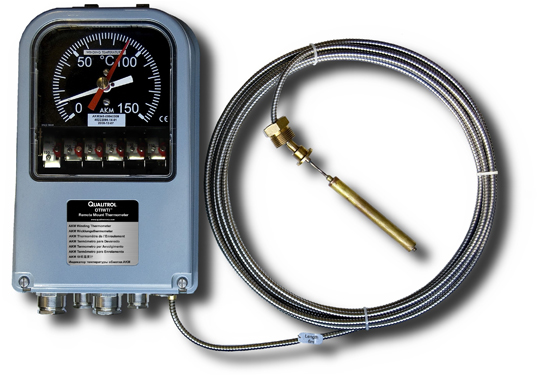

Kapilarny, mechaniczny, zdalny termometr. Konfiguracje pomiaru temperatury oleju oraz symulacji temperatury uzwojenia. Obsługuje do 6 regulowanych przełączników dla funkcji alarmowych, wyłączających oraz systemu chłodzenia, a także może być wyposażony w przeróżne wyjścia elektroniczne dla zastosowań SCADA oraz monitoringu zdalnego.
Cechy
- Pomiary mieszków AKM z resetowalnym wskaźnikiem maksimum
- Do 6 w pełni niezależnych oraz regulowanych przez użytkownika przełączników (styków) do sterowania i alarmów.
- Przełączniki można określić typem przełącznika, zakresem histerezy oraz punktem nastawy, bez ograniczeń kolejnych punktów nastaw.
- 6-calowa (150 mm) tarcza z kątowym zakresem 260° dla maksymalnego ułatwienia interpretacji pomiaru.
- Wbudowany wskaźnik sprężynowy dla testów eksploatacyjnych przełączników
- Ulepszona łatwość połączenia, dzięki zwiększonej liczbie dławików kablowych; 3 x M25 i 2 x M20
- Nowa i ulepszona uchylana konstrukcja obudowy pozwala na łatwe podłączanie kabli, konfigurację przełączników oraz testowanie bez zdejmowania pokrywy.
- Standardowy przełącznik dostosowany do 15 A AC i do 10 A DC, przełączniki również dostępne dla wyższych VDC (wyrzuty magnetyczne, M.B.O.) oraz przełączniki dla obciążeń w miliamperach
- Różne wyjścia analogowe również dostępne (mA, Pt 100 oraz Cu 10)
- Każdy przełącznik można określić regulowaną histerezą (5 do 25°C)
- System mieszków bez ciśnienia lepiej wytrzymuje wycieki, w porównaniu z termometrami kapilarnymi z rurkami Bourdona (pod ciśnieniem).
- Zintegrowany w mieszkach element grzewczy do wskazań temperatury uzwojenia eliminuje dodatkowy koszt i złożoność akcesoriów symulujących uzwojenie.
- Układ mieszków AKM zapewnia 260° wychylenie tarczy (kąt, pod którym wskaźnik przemieszcza się od minimum do maksimum), ułatwiając interpretację odczytu temperatury z odległości
- Taki sam schemat montażu i opcji instalacyjnych, jak w przypadku poprzedniej generacji AKM 345
- Ułatwiony montaż okablowania dzięki dodaniu 2 dławików kablowych (w sumie 5) oraz zwiększeniu rozmiarów, 3 x M25 i 2 x M20 w porównaniu z poprzednią generacją.
Opcje
- Szeroki zakres opcji pozwala na standardowe wykorzystanie jednej serii termometrów do szerokiego wachlarza zastosowań oraz warunków roboczych
- Wytrzymałość na ekstremalne temperatury z wykonaniem biegunów do użycia w temperaturach do -60°C
- Obudowy klasy IP55 lub IP65 z licznymi dostępnymi konfiguracjami montażowymi
- Do 6 regulowanych przełączników użytkownika z rodzajami przełączników niezależnych
- Styl montażu, styl podłączenia do zbiornika, długość sondy, kapilara (długość, materiał, obudowa ochronna), kompatybilna studzienka (kieszonka)
- Wyjścia SCADA (0-1mA, 4-20mA, Pt 100 oraz Cu 10), analogowe i cyfrowe wskaźniki zdalne
Zastosowanie
Do wskazań temperatury, ze zintegrowanym sterowaniem i funkcjami alarmowymi. Zaprojektowane do wykorzystania w punktach, w którym pomiar (studzienka lub kieszonka) nie jest łatwy do odczytu przez personel, co wymaga oddzielnego lub zdalnego wskazania.
