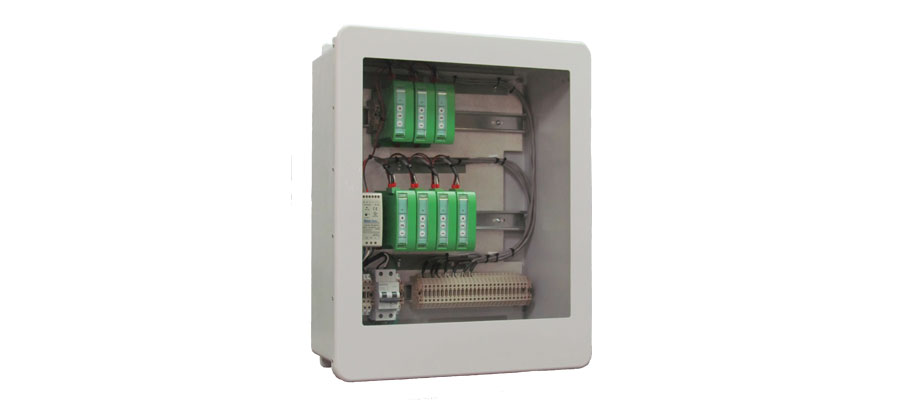

Technologia EVTracII zapewnia stały monitoring online drgań czoła uzwojenia stojana. Drgania czoła uzwojenia stojana stają się coraz częstszą przyczyną pogorszenia stanu i awarii zarówno w generatorach, jak i silnikach o dużej prędkości.
Maszyny, które są najbardziej zagrożone, to te, z rezonansami mechanicznymi niemalże dwukrotnie przekraczającymi częstotliwość zasilania i/lub częstotliwość obrotową wirnika. Iris Power dostarcza czujniki i systemy monitorowania, które bezpośrednio mierzą poziom i tworzą trendy drgań czoła uzwojenia stojana. Kluczową cechą jest fakt, że akcelerometry są światłowodowe, a tym samym, są odporne na silne pola magnetyczne i elektryczne w czole uzwojenia stojana.
Cechy
- Odbiera sygnały z Iris Power EVA lub jakiegokolwiek, zewnętrznego akcelerometru 100mV/g.
- Monitoruje do 12 czujników jednoosiowych (EVA-S) lub dwuosiowych (EVA-D).
- Jedno wejście dostępne dla EVA-S drgań rdzenia, który wykorzystywany jest do mierzenia drgań rdzenia/ramy na czole stojana.
- Zapewnia styk przekaźnikowy do alarmowania użytkownika o wysokich poziomach drgań.
- Do 2 lat przechowywania, dla celów archiwizacji codziennych danych dotyczących drgań i trendów, w odstępach wybieranych przez użytkownika.
- Wiele portów komunikacyjnych: USB, Ethernet.
- Pomiary mogą być, lokalnie lub zdalnie, pobrane na komputer z oprogramowaniem Iris Power Application Manager™.
- Opcjonalnie dostępny protokół Modbus over TCP/IP dla funkcji wbudowanego serwera i klienta, dla zbierania danych roboczych odpowiednich dla sygnałów drganiowych oraz by zapewnić przemieszczenia dla oprogramowania zewnętrznego.
- Przyjazne dla użytkownika oprogramowanie oparte na Windows™ do wyświetlana i analizy danych.
Możliwości
- Analiza do 12 czujników dwuosiowych czoła uzwojenia oraz 1 jednoosiowego czujnika, w tym alarmów wysokich drgań.
- Analiza testów i trendów w różnych warunkach roboczych dla pewniejszych przewidywań warunków drgań czoła uzwojenia stojana.
- Realizacja pomiarów punktowych lub automatycznie uzyskiwanie wyników przez miesiące i lata, w trakcie normalnych zmian obciążenia generatora, bez ingerencji użytkownika.
- Połączenie monitoringu czoła stojana z testami online wyładowań niezupełnych Iris Power, dające pełną diagnostykę stanu uzwojenia stojana.
- Drgania vs spektrum częstotliwości, drgania vs przebieg czasu, ogólny trend drgań, konkretny trend częstotliwości, trend parametrów roboczych, wyświetlanie statystyk historycznych.
